Shear wall, dinding penahan geser, adalah komponen struktural yang vital dalam konstruksi bangunan, memberikan kekuatan dan stabilitas yang luar biasa untuk menahan beban lateral seperti gempa bumi dan angin kencang.
Dengan memahami jenis, desain, dan penerapan shear wall, insinyur dan arsitek dapat menciptakan struktur yang aman dan tahan lama yang melindungi penghuni dan properti mereka.
Baca Cepat :
Definisi dan Fungsi Shear Wall

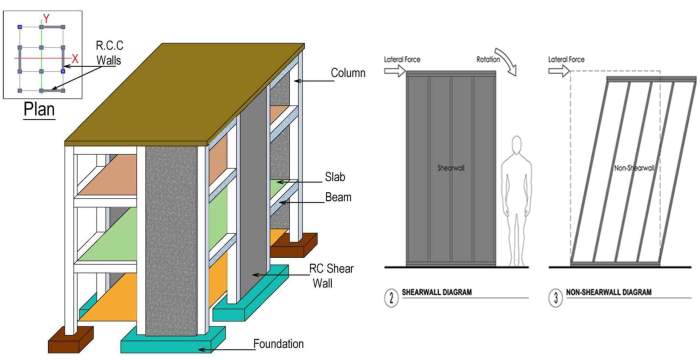

Shear wall adalah elemen struktural penting yang berperan krusial dalam menjaga stabilitas dan ketahanan bangunan terhadap beban lateral, seperti gempa bumi dan angin kencang.
Fungsi Utama Shear Wall
- Menahan beban geser dan lentur yang disebabkan oleh gaya lateral.
- Menjaga stabilitas struktur bangunan dengan memberikan jalur yang jelas untuk perpindahan beban ke tanah.
- Meningkatkan kekakuan bangunan, mengurangi defleksi dan mencegah keruntuhan akibat gaya lateral.
Penerapan Shear Wall pada Bangunan
Shear wall dapat diterapkan pada berbagai jenis bangunan, antara lain:
- Bangunan bertingkat tinggi, di mana beban lateral sangat tinggi.
- Bangunan di daerah rawan gempa, di mana stabilitas struktur sangat penting.
- Bangunan dengan bentang lebar, di mana dinding penahan beban konvensional tidak dapat memberikan kekakuan yang cukup.
Jenis-jenis Shear Wall
Shear wall tersedia dalam berbagai jenis, tergantung pada bahan dan metode konstruksinya:
- Shear wall beton bertulang:Terbuat dari beton bertulang, menawarkan kekuatan dan kekakuan yang tinggi.
- Shear wall kayu lapis:Terbuat dari panel kayu lapis yang dilapisi, memberikan kekuatan geser yang baik.
- Shear wall baja:Terbuat dari lembaran baja tipis, ringan dan tahan lama.
Keunggulan dan Kelemahan Shear Wall
Shear wall memiliki beberapa keunggulan, seperti:
- Kekuatan dan kekakuan yang tinggi.
- Meningkatkan stabilitas bangunan.
- Perlindungan dari beban lateral.
Namun, shear wall juga memiliki beberapa kelemahan, seperti:
- Biaya konstruksi yang relatif tinggi.
- Membutuhkan ruang yang cukup untuk penempatan.
- Dapat membatasi fleksibilitas desain bangunan.
Kesimpulan
Shear wall adalah elemen struktural yang sangat penting yang memastikan stabilitas dan ketahanan bangunan terhadap beban lateral. Dengan memahami jenis, fungsi, dan penerapannya, para insinyur dan arsitek dapat merancang bangunan yang aman dan tahan lama di berbagai kondisi.
Jenis-jenis Shear Wall
Shear wall merupakan komponen struktural penting dalam bangunan yang dirancang untuk menahan beban lateral, seperti gempa bumi atau angin kencang. Terdapat beragam jenis shear wall yang umum digunakan, masing-masing dengan karakteristik dan kelebihan unik.
Jenis-jenis shear wall yang paling umum meliputi:
Shear Wall Beton Bertulang
- Terbuat dari beton bertulang yang diperkuat dengan tulangan baja.
- Sangat kuat dan tahan lama.
- Cocok untuk bangunan bertingkat tinggi dan struktur yang membutuhkan kekuatan tinggi.
Shear Wall Kayu Lapis
- Terbuat dari lapisan kayu lapis yang direkatkan dan dipaku bersama.
- Ringan dan fleksibel, menjadikannya ideal untuk bangunan kayu.
- Memiliki kekuatan geser yang baik dan tahan terhadap beban lateral.
Shear Wall Baja
- Terbuat dari lembaran baja tipis yang dibentuk dengan lipatan atau gelombang.
- Ringan dan tahan lama, memberikan kekuatan yang signifikan terhadap beban lateral.
- Cocok untuk bangunan industri dan komersial.
Shear Wall Komposit
- Menggabungkan bahan yang berbeda, seperti beton dan baja, atau kayu dan baja.
- Mengoptimalkan sifat kekuatan dan kekakuan dari berbagai bahan.
- Menawarkan solusi yang efisien dan serbaguna untuk kebutuhan struktural yang berbeda.
Pertimbangan Desain Shear Wall
Desain shear wall sangat penting untuk memastikan kinerja struktural yang optimal dalam menahan beban lateral. Berbagai faktor perlu dipertimbangkan untuk memastikan efektivitas shear wall, termasuk beban yang bekerja, dimensi bangunan, dan material yang digunakan.
Shear wall, komponen penting dalam bangunan tahan gempa, sangat bergantung pada bahan berkualitas tinggi. Baja ringan 0 75 dengan harganya yang kompetitif ( harga baja ringan 0 75 ) menjadi pilihan tepat untuk konstruksi shear wall yang kokoh. Dengan ketahanan yang luar biasa, baja ringan ini memastikan bangunan mampu menahan beban berat dan gaya gempa yang ekstrem, sehingga memberikan keamanan dan ketenangan pikiran bagi penghuninya.
Beban yang Bekerja
Beban yang bekerja pada shear wall memainkan peran penting dalam menentukan kapasitas desain. Beban lateral seperti gempa bumi dan angin harus diperhitungkan dengan cermat. Beban vertikal, seperti beban hidup dan mati, juga harus dipertimbangkan karena dapat mempengaruhi perilaku dinding geser.
Dimensi Bangunan
Dimensi bangunan, seperti tinggi dan panjang, berdampak signifikan pada desain shear wall. Bangunan yang lebih tinggi membutuhkan shear wall yang lebih kuat untuk menahan momen lentur yang lebih besar. Demikian pula, bangunan yang lebih panjang memerlukan shear wall yang lebih banyak untuk mendistribusikan beban lateral secara merata.
Material
Pemilihan material untuk shear wall sangat penting. Material seperti beton bertulang, baja, dan kayu semuanya memiliki kelebihan dan kekurangannya masing-masing. Beton bertulang menawarkan kekuatan dan kekakuan yang tinggi, sementara baja lebih ringan dan dapat menahan beban yang lebih besar. Kayu dapat menjadi pilihan yang hemat biaya, tetapi mungkin tidak cocok untuk aplikasi dengan beban tinggi.
Pemasangan Shear Wall
Pemasangan shear wall sangat penting untuk memastikan stabilitas struktural bangunan. Berikut beberapa pertimbangan penting untuk pemasangan yang benar:
Pemasangan shear wall harus dilakukan oleh kontraktor yang berpengalaman dan terampil. Kegagalan dalam memasang shear wall dengan benar dapat membahayakan integritas struktural bangunan.
Langkah Pemasangan, Shear wall
- Persiapkan dinding dengan membersihkan permukaan dan memastikannya rata.
- Pasang pelat dasar pada dinding sesuai dengan spesifikasi pabrikan.
- Pasang rangka shear wall pada pelat dasar dan kencangkan dengan benar.
- Pasang lapisan papan selubung pada rangka dan kencangkan dengan paku atau sekrup.
- Finishing sambungan dan sudut untuk memastikan kekencangan dan kekokohan.
Inspeksi dan Pemeliharaan
Setelah pemasangan, shear wall harus diperiksa secara berkala untuk memastikan tidak ada kerusakan atau deformasi. Perawatan yang tepat, seperti pengencangan sekrup dan paku secara berkala, sangat penting untuk menjaga integritas struktural shear wall.
Shear wall, struktur dinding yang kaku dan kuat, sangat penting untuk ketahanan bangunan terhadap gempa. Salah satu bahan yang banyak digunakan untuk shear wall adalah kayu bengkirai , yang dikenal karena kekuatan dan keawetannya yang luar biasa. Sifat-sifat ini menjadikannya pilihan ideal untuk dinding penahan beban yang dapat menahan gaya lateral yang besar selama gempa bumi.
Dengan menggunakan kayu bengkirai pada shear wall, bangunan dapat memperoleh perlindungan yang lebih baik terhadap keruntuhan dan kerusakan struktural.
Inspeksi dan Perawatan Shear Wall
Inspeksi dan perawatan shear wall secara teratur sangat penting untuk memastikan keamanan dan integritas struktural bangunan. Kegagalan mendeteksi dan memperbaiki kerusakan atau keausan pada shear wall dapat menyebabkan konsekuensi yang parah, bahkan kegagalan struktural.
Shear wall harus diperiksa secara berkala untuk tanda-tanda kerusakan, seperti retakan, lengkungan, atau delaminasi. Retakan yang besar atau memanjang dapat mengindikasikan kerusakan struktural yang signifikan dan harus diperbaiki segera. Lengkungan pada shear wall dapat disebabkan oleh beban berlebihan atau masalah pondasi, dan juga memerlukan perhatian segera.
Pemeriksaan Berkala
- Lakukan inspeksi visual pada shear wall secara teratur untuk mengidentifikasi tanda-tanda kerusakan.
- Gunakan alat non-destruktif, seperti palu inspeksi, untuk mendeteksi delaminasi atau rongga pada shear wall.
- Lakukan pengujian beban untuk memverifikasi kapasitas daya dukung shear wall.
Pemeliharaan dan Perbaikan
- Perbaiki retakan pada shear wall menggunakan epoksi atau bahan perbaikan yang sesuai.
- Perkuat shear wall yang mengalami lengkungan dengan penambahan penyangga atau pelat baja.
- Ganti shear wall yang rusak parah atau tidak dapat diperbaiki.
Dengan melakukan inspeksi dan perawatan shear wall secara teratur, pemilik bangunan dapat memastikan keamanan dan integritas struktural bangunan mereka, mengurangi risiko kegagalan, dan memperpanjang umur bangunan.
Tren dan Inovasi Shear Wall
Kemajuan teknologi konstruksi mendorong inovasi berkelanjutan dalam teknologi shear wall. Inovasi ini meningkatkan kinerja, efisiensi, dan fleksibilitas desain bangunan.
Material dan Teknologi Baru
Shear wall kini memanfaatkan material baru seperti serat karbon, baja berkekuatan tinggi, dan beton bertulang serat. Material ini meningkatkan kekuatan, kekakuan, dan ketahanan shear wall.
Desain dan Analisis yang Ditingkatkan
Perangkat lunak pemodelan canggih memungkinkan analisis yang lebih akurat dari kinerja shear wall. Teknik desain yang inovatif, seperti desain kinerja, mengoptimalkan shear wall untuk menahan beban seismik dan angin secara efektif.
Sistem Dinding Geser Prefabrikasi
Sistem dinding geser prefabrikasi mengurangi waktu konstruksi dan meningkatkan kualitas. Panel prefabrikasi memungkinkan penyesuaian cepat di lokasi, mengurangi pemborosan, dan meningkatkan keselamatan pekerja.
Integrasi dengan Teknologi Bangunan Lainnya
Shear wall semakin terintegrasi dengan teknologi bangunan lainnya, seperti sistem insulasi, pipa ledeng, dan kelistrikan. Integrasi ini menciptakan struktur yang lebih efisien, berkelanjutan, dan hemat biaya.
Contoh Studi Kasus
Studi kasus Menara Burj Khalifa menunjukkan dampak signifikan dari inovasi shear wall. Shear wall serat karbon berkekuatan tinggi digunakan untuk menahan beban lateral yang ekstrem, memungkinkan gedung pencakar langit ini mencapai ketinggian yang luar biasa.
Dampak Shear Wall pada Biaya Konstruksi
Dampak shear wall pada biaya konstruksi perlu dipertimbangkan dengan cermat. Biaya ini dipengaruhi oleh beberapa faktor penting.
Material dan Ukuran
- Jenis material yang digunakan untuk shear wall, seperti kayu, baja, atau beton, dapat memengaruhi biaya secara signifikan.
- Ukuran shear wall, termasuk panjang, lebar, dan ketebalannya, juga berdampak pada biaya bahan dan pemasangan.
Tenaga Kerja
- Pemasangan shear wall membutuhkan tenaga kerja terampil, yang biayanya dapat bervariasi tergantung pada tingkat pengalaman dan ketersediaan tenaga kerja.
- Jumlah dan kompleksitas shear wall dalam desain bangunan dapat memengaruhi biaya tenaga kerja secara keseluruhan.
Desain dan Rekayasa
- Desain shear wall yang rumit atau tidak biasa dapat memerlukan biaya teknik dan desain yang lebih tinggi.
- Rekayasa seismik atau angin tambahan dapat meningkatkan biaya desain dan material shear wall.
Tips Mengoptimalkan Biaya Shear Wall
- Pilih material dan ukuran shear wall yang sesuai dengan kebutuhan struktural dan anggaran proyek.
- Lakukan perencanaan yang cermat untuk meminimalkan jumlah dan kompleksitas shear wall dalam desain.
- Pertimbangkan teknik konstruksi yang hemat biaya, seperti panel prefabrikasi atau sistem rangka baja ringan.
- Carilah kontraktor berpengalaman yang memiliki reputasi baik dalam pemasangan shear wall.
Studi Kasus Shear Wall
Studi kasus berikut menyoroti penerapan sukses shear wall dalam proyek konstruksi nyata, mengatasi tantangan dan menyoroti manfaatnya.
Shear wall, elemen struktural yang memperkuat bangunan dari gaya lateral, sangat penting untuk stabilitas bangunan. Namun, apakah Anda tahu tentang konsep gross tonnage , yang mengukur kapasitas angkut kapal? Meskipun tampaknya tidak terkait, memahami gross tonnage dapat memberikan wawasan tentang prinsip-prinsip rekayasa yang mendasari shear wall.
Gross tonnage mengacu pada volume internal kapal, yang menentukan beban yang dapat diangkutnya. Sama halnya, shear wall meningkatkan kapasitas menahan beban bangunan dengan mendistribusikan gaya secara merata di seluruh struktur. Dengan memahami prinsip-prinsip ini, kita dapat menghargai pentingnya shear wall dalam memastikan integritas struktural bangunan.
Tantangan
Proyek konstruksi ini terletak di daerah rawan gempa dengan risiko tinggi getaran tanah yang kuat. Tantangan utamanya adalah merancang struktur yang dapat menahan gaya geser lateral yang besar akibat gempa bumi.
Solusi
Tim insinyur merancang serangkaian shear wall yang ditempatkan secara strategis di sepanjang bangunan. Shear wall ini terbuat dari beton bertulang dan dirancang untuk mendistribusikan gaya geser secara merata ke seluruh struktur.
Dampak
Penerapan shear wall terbukti sangat efektif dalam mengurangi beban geser pada struktur. Pengujian pasca gempa menunjukkan bahwa bangunan tersebut mengalami kerusakan minimal dan mempertahankan integritas strukturalnya.
Dinding geser atau shear wall merupakan elemen struktural penting yang berfungsi menahan beban lateral pada bangunan. Berbeda dengan struktur rangka yang mengikuti kurva s yang berkelanjutan, shear wall memiliki perilaku histeresis yang unik, ditandai dengan perubahan bentuk yang tidak dapat dipulihkan.
Kemampuan shear wall untuk menahan beban lateral secara signifikan meningkatkan ketahanan seismik bangunan, mengurangi risiko keruntuhan selama gempa bumi.
Testimoni
“Shear wall memainkan peran penting dalam stabilitas bangunan selama gempa bumi,” kata Insinyur Utama proyek tersebut. “Mereka membantu menahan beban lateral dan mencegah keruntuhan.”
Keselamatan dan Regulasi Shear Wall
Mengabaikan peraturan dan standar dalam desain dan pemasangan shear wall adalah sebuah kelalaian yang dapat membahayakan keselamatan jiwa dan properti.
Peraturan ini memastikan bahwa shear wall memenuhi persyaratan kekuatan dan kekakuan yang ketat untuk menahan beban gempa dan angin. Kegagalan mematuhi peraturan dapat mengakibatkan kerusakan struktural yang parah, bahkan keruntuhan bangunan.
Sumber Daya Peraturan
Insinyur dan kontraktor harus merujuk pada sumber daya berikut untuk mematuhi peraturan shear wall:
- International Building Code (IBC)
- American Society of Civil Engineers (ASCE) 7: Minimum Design Loads for Buildings and Other Structures
- National Design Specification for Wood Construction (NDS)
- American Institute of Steel Construction (AISC) 360: Specification for Structural Steel Buildings
Sumber daya ini memberikan panduan komprehensif tentang persyaratan desain, pemasangan, dan inspeksi shear wall.
Konsekuensi Ketidakpatuhan
Ketidakpatuhan terhadap peraturan shear wall dapat mengakibatkan konsekuensi serius, termasuk:
- Denda dan hukuman hukum
- Penolakan izin bangunan
- Kerusakan struktural yang mahal
- Cedera atau kematian akibat keruntuhan bangunan
Dengan mematuhi peraturan, insinyur dan kontraktor memastikan bahwa shear wall mereka dirancang dan dipasang dengan benar, sehingga melindungi bangunan dan penghuninya dari bahaya.
Referensi dan Sumber Daya Tambahan
Penting untuk berkonsultasi dengan sumber daya yang kredibel untuk mendapatkan informasi yang komprehensif dan terkini tentang shear wall.
Organisasi Standar
- American Concrete Institute (ACI)
- American Institute of Steel Construction (AISC)
- International Code Council (ICC)
Jurnal dan Publikasi Teknis
- Journal of Structural Engineering (ASCE)
- Engineering Structures (Elsevier)
- Steel Construction (Wiley)
Sumber Daya Online
- Pusat Informasi Teknik Gempa (EERC)
- Laboratorium Nasional Los Alamos (LANL)
- Shear Wall Design Guide (Simpson Strong-Tie)
Ulasan Penutup
Shear wall adalah bagian integral dari desain bangunan modern, memberikan perlindungan yang tak tertandingi terhadap gaya-gaya lateral yang mengancam. Dengan pertimbangan desain yang cermat, pemasangan yang tepat, dan perawatan yang berkelanjutan, shear wall memastikan keselamatan dan ketahanan bangunan kita untuk generasi mendatang.
Panduan Tanya Jawab
Apa itu shear wall?
Shear wall adalah dinding struktural yang dirancang untuk menahan beban lateral yang mencoba menggeser satu bagian bangunan relatif terhadap bagian lainnya.
Apa saja jenis shear wall yang umum?
Jenis shear wall yang umum termasuk shear wall kayu lapis, shear wall beton bertulang, dan shear wall baja.
Bagaimana cara memasang shear wall?
Pemasangan shear wall melibatkan pemasangan panel atau dinding ke rangka bangunan, memastikan penahan yang aman dan tepat.
